在3D建模过程中，零件属性的自定义能让模型管理更清晰，比如给零件标注材质、规格、重量等信息，后续装配或查询时就能快速获取关键数据。下面就来看看在3D建模软件中自定义零件属性的具体方法，让你的模型信息更规范、管理更高效。
问题描述：
使用【焊件】-【结构构件】命令调用型材时，有些标准不满足要求需要自己重新定义，那么如何在3D建模软件中自定义焊件库呢？
步骤指引：
1.首先打开软件安装目录，进入图示目录（图中为软件默认安装路径，如安装时更改了安装路径，则以实际安装路径为准），即为焊件库目录，目录下的四个文件夹，对应结构构件中的四个标准选项，如需增加新的标准类型，可在该目录下创建新的文件夹；

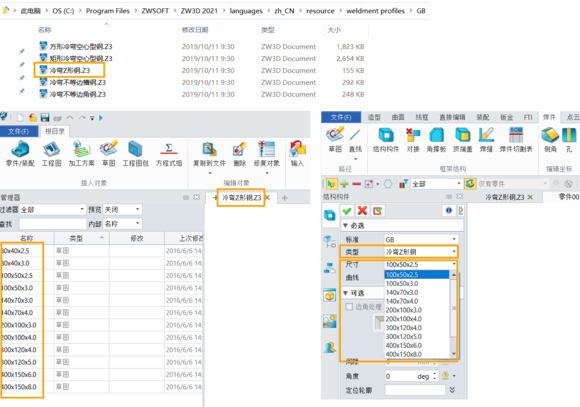

2.以【GB】标准中的冷弯Z型钢为例，【GB】目录下的【冷弯Z型钢.Z3】文件即对应结构构件中的类型，【冷弯Z型钢.Z3】文件根目录下的名称即对应结构构件命令下的尺寸选项，如需新建新的类型及尺寸，请按上述对应关系创建文件；

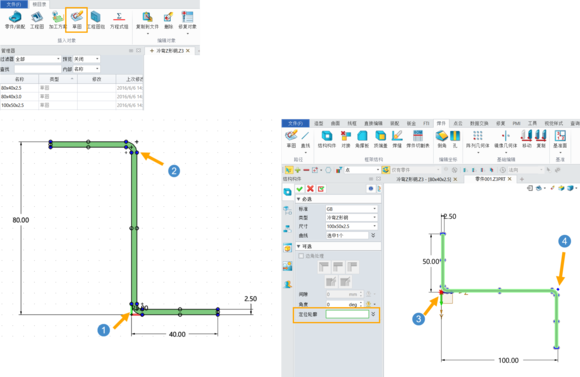

3.如需创建新的焊件类型，点击【草图】命令，进入草图界面绘制焊件界面草图，图中位置序号1【原点】，位置序号2处的蓝色小点为【定位轮廓点】，进行结构构件调用时，即分别对应序号3和序号4；
4.按照上述步骤新建【自定义】文件夹，并在【自定义】文件夹下创建【自定义.Z3】文件，定义完成后，回到软件，使用【焊件】-【结构构件】命令调用型材，即增加了新的标准和类型，说明完成了焊件库的自定义。
以上就是相关内容的梳理，但愿能给您带来一些帮助。感谢你的认真阅读，如有任何想法，欢迎随时沟通交流！
