CAD中多段线显示为空心是为什么
正在 CAD 里绘制复杂图形，好不容易勾勒好多段线的路径，却发现屏幕上的线条变成了空心状态，为什么 CAD 中的多段线会突然变成空心？接下来，就为大家来详细讲解。
问题描述：

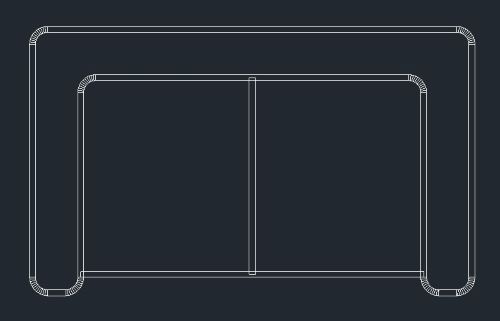

图纸的【FILLMODE】变量是打开的，也没有处于着色模式，但多段线会显示空心
原因分析：

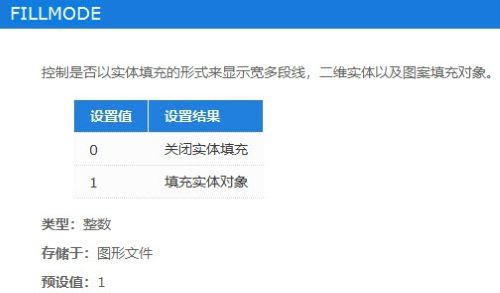

系统变量【FILLMODE】控制实体填充的显示。
视图着色模式原因，在【三维线框】和【消隐】模式下，多段线显示为空心。
视图方向为三维视图，多段线显示空心。
解决方案：

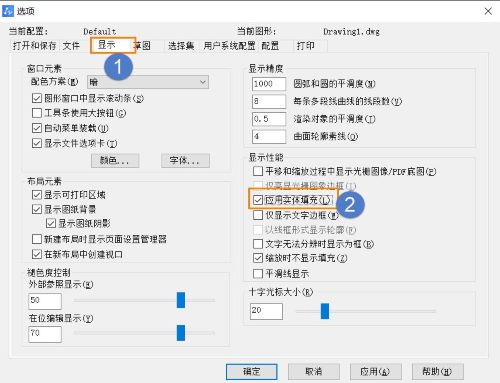

点击菜单【工具-选项】（【OPTIONS】命令），回车打开选项对话框，在【显示】菜单勾选【应用实体填充】，点击菜单【视图-重生成】，刷新图形显示。
点击菜单【视图-着色-二维线框】，调整着色模式。
点击菜单【视图-三维视图-俯视】，调整视角。
关于CAD中多段线显示为空心是为什么的内容就到这了，希望对小伙伴们有些启发和思考，请持续关注我们，更多CAD教程干货内容敬请期待。
