CAD怎样切换修剪、延伸的模式
CAD怎样切换修剪、延伸的模式
在 CAD 绘图时,你是否遇到过这样的情况：想用修剪命令却默认进入了延伸模式，或是需要频繁在两种功能间切换时，因为找不到快捷方式，反复点击菜单栏。接下来，就为大家详细介绍CAD怎样切换修剪、延伸的模式。
问题描述：
CAD2024及以上版本对【修剪】和【延伸】功能做了加强，软件默认为【快速】模式，与常规的修剪延伸操作有些差异，那如何进行模式的切换呢？
步骤指引：
【修剪】和【延伸】操作可设置三种工作模式，即【标准】、【快速】、【增强】。
【标准】：需分别指定修剪或延伸边界、修剪或延伸对象，选中对象将被修剪或延伸至指定边界。
【快速】：只需指定修剪或延伸对象，自动将图形中的所有实体视作边界来修剪或延伸对象。在快速模式下修剪对象时，若修剪对象与修剪边界不相交，将被直接删除。
【增强】：只需指定修剪或延伸边界，自动将图形中的其他实体延伸或修剪至边界。
指定图案填充作为修剪边界时，在标准模式中，填充图案内部的线条将作为实际上的修剪边界来修剪对象，在快速模式中，图案填充的外部边界将作为修剪边界来修剪对象，在增强模式中，不能选择图案填充作为修剪边界。
方案一：

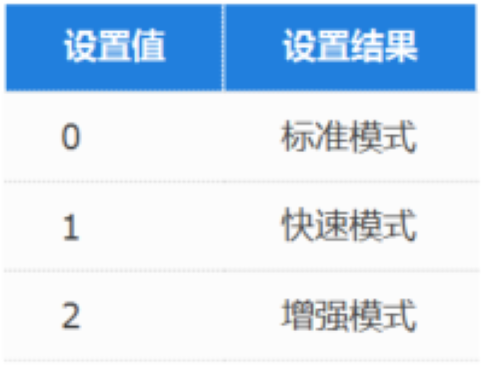

通过【TRIMEXTENDMODE】系统变量进行控制。
方案二：

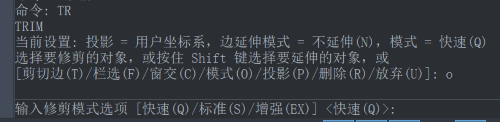

在点击【修剪】、【延伸】命令后，可通过输入【模式(O)】进行模式的切换，然后根据所需具体模型选择【快速】、【标准】或【增强】模式。
以上就是本文的全部内容了，希望对大家有所帮助。
