CAD图形尺寸和标注尺寸的值不一致是为什么
在 CAD 绘制图纸时，你是否遇到过这样的情况，明明按实际尺寸绘制了图形，标注出来的数值却与图形实际大小不相符，甚至出现明显偏差？接下来，就让我们一起探究图形尺寸和标注尺寸值不一致的原因。
问题描述：

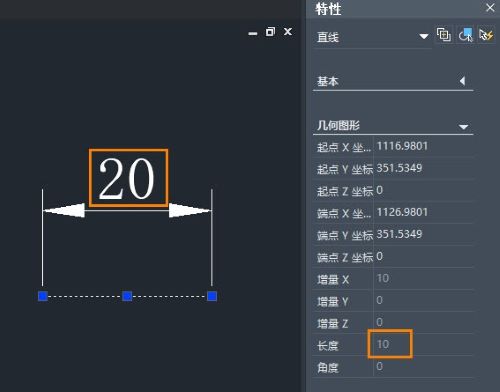

CAD图纸中，会有图形尺寸和标注尺寸的值不一致的情况，这是为什么呢？
原因分析：
CAD一般情况下是1：1绘制图形，这时标注出来的数值也就是实际图形的尺寸。
有时会因为需要套图框，或者需要局部放大图等需求，会对图形进行缩放，这时再进行标注，其数值需要和缩放的比例相协调才能标注出正常的值，如图形缩小为1/2，标注值就应该相应放大2倍。
所以在CAD中，标注样式里有专门针对标注值进行缩放比例的设置，结合图形缩放来使用。
步骤指引：

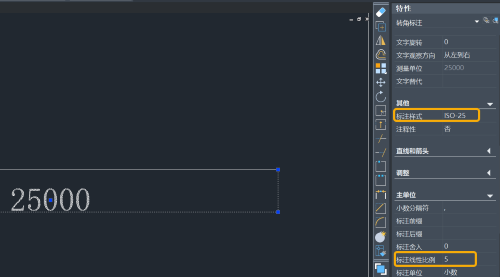

1.选中标注，通过查看特性栏（【Ctrl+1】调出特性栏），可以看到标注样式和比例设置；

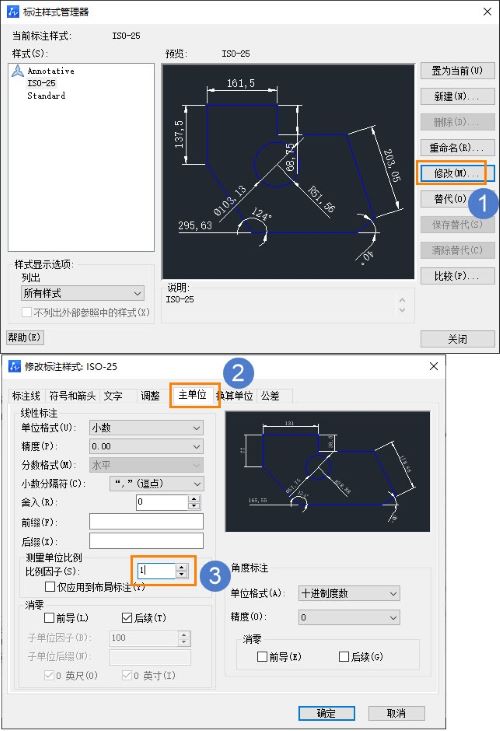

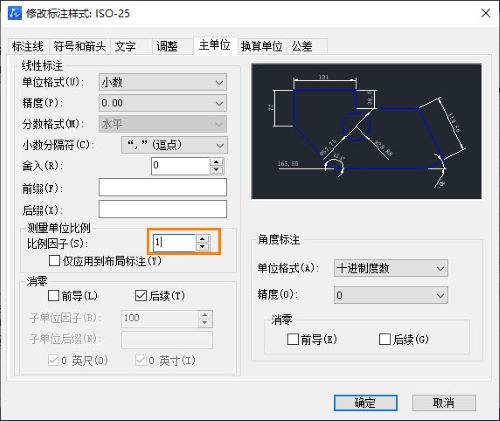

2.点击菜单【格式-标注样式】（【STYLE】命令），进入【标注样式管理器】对话框，点击【修改-主单位】，将【比例因子】设置为【1】，设置完毕后，再去标注即和图形尺寸一致了。
以上就是本文的全部内容，感谢小伙伴们的耐心阅读和支持。
