CAD使用快速标注时，多出“0”的标注
CAD使用快速标注时，多出“0”的标注
在CAD绘图工作里，快速标注功能堪称效率担当，能大幅缩减标注耗时，助力快速输出精确、规范的图纸。比如绘制机械零件图时，使用快速标注，框选复杂轮廓，瞬间就能生成完整、有序的尺寸标注；绘制建筑平面图，标注墙体、门窗尺寸时，它同样能迅速“搞定”，提升绘图节奏。接下来，就让我们一同深入剖析，探寻CAD使用快速标注时多出“0”标注的真正缘由，并给出实用的解决办法 。
问题描述：

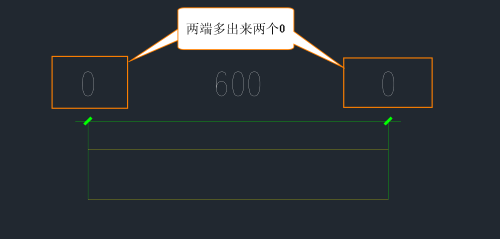

如图所使，在CAD中使用【快速标注】,出现多出来的“0”标注，是为什么呢？
原因分析：
【快速标注】会将线段的每一个坐标不同的端点标注出来，上图中“0”标注其实是两个不同端点的距离，由于两个端点的距离非常短，所以在标注数值上四舍五入显示为“0”。也即图中矩形的两条竖直的线其实有微小的倾斜角度。
解决方案：

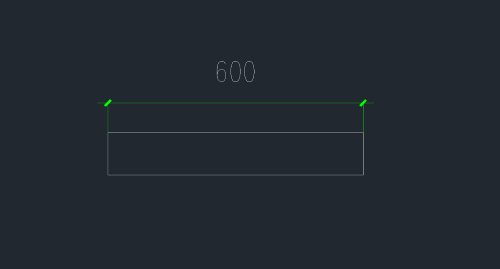

检查或修改绘制的图形，保证横线水平纵线竖直，正常标注如下所示。
以上就是本文的全部内容，希望对大家有所帮助。
